कार्यात्मक विशिष्टताएँ
■ गारंटीकृत 4K 60Hz, 1080P 144HZ HDR रिज़ॉल्यूशन।
■ सभी एचडीटीवी, ब्लू रे प्लेयर, एक्सबॉक्स, प्लेस्टेशन और अन्य डीपी डिवाइस के साथ काम करता है।
■ 1.2v 21.6Gbps तक की स्थानांतरण दरों का समर्थन करता है।
■ ट्रू एचडी डॉल्बी 7.1 और डीटीएस-एचडी मास्टर ऑडियो को सपोर्ट करता है।
■ डीपी जैक से सुसज्जित किसी भी उपकरण के साथ संगत।
■ अनुप्रयोग: एलसीडी/एलईडी टीवी कंप्यूटर हाई डेफिनिशन मल्टीमीडिया।
■ पैकिंग:पीई बैग.कस्टम: OEM ODM.
■ आपूर्ति क्षमता: 10000
■ टुकड़ा/टुकड़े प्रति माह।
| पैरामीटर | ||||||
| विनिर्देश | लाभ | |||||
| कंडक्टर | 99.99% ऑक्सीजन-मुक्त तांबा | उच्च गुणवत्ता और स्थिर डिजिटल सिग्नल प्रदान करने के लिए | ||||
| इन्सुलेशन (आंतरिक जैकेट) | एचडी-पीई | इन्सुलेशन के रूप में फोमयुक्त पीई का उपयोग करके, छवि गुणवत्ता सुनिश्चित करें और स्थिरता के साथ छवि संकेत प्रसारित करें। | ||||
| पहला परिरक्षण | 100% एल्यूमिनियम फ़ॉइल | उच्च आवृत्ति शोर और बाहरी विद्युत चुम्बकीय ऊर्जा के हस्तक्षेप को रोकें | ||||
| दूसरा परिरक्षण | 100% एल्यूमिनियम फ़ॉइल | उच्च आवृत्ति शोर और बाहरी विद्युत चुम्बकीय ऊर्जा के हस्तक्षेप को रोकें | ||||
| तीसरा परिरक्षण | 95% एएल+एमजी चोटी | ईएमआई और आरएफआई से अधिकतम बचने के लिए | ||||
| इन्सुलेशन (बाहरी जैकेट) | पर्यावरण पीवीसी जैकेट/सुरक्षात्मक नायलॉन आस्तीन। (रंग वैकल्पिक) | लंबा जीवनकाल; केबल के लिए अच्छी सुरक्षा; | ||||
| सुरक्षित | ||||||
| उपस्थिति | इंजेक्शन प्लास्टिक, Zn या अल मिश्र धातु धातु खोल प्रकार | अच्छा दिखने वाला, उच्च श्रेणी का डीपी केबल उत्पाद | ||||
| योजक | निक्ल से पोलिश किया हुआ | बेहतर सिग्नल स्थानांतरण और अधिकतम प्रदर्शन का जीवनकाल सुनिश्चित करें | ||||
| विन्यास | 20+1 पिन | V1.4 विनिर्देशन के पूर्णतः अनुरूप | ||||
| प्रमाणन | आरओएचएस, यूएल, सीई | सुरक्षा और संरक्षा के लिए अधिकृत प्रमाणीकरण | ||||
| रंग | पर्ल गोल्डन, मैट ब्लैक, सिल्वर, गोल्डन, चमकदार काला, सफेद चीनी मिट्टी, काला चीनी मिट्टी, क्रोमेल और बहुत कुछ | विभिन्न ग्राहकों की आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के रंग विकल्प और आकर्षक डिज़ाइन | ||||
| उपलब्ध गेज | 24/26/28/30एडब्ल्यूजी | एडब्ल्यूजी वैकल्पिक | ||||
| बाहरी व्यास | 9.0 मिमी, 8.0 मिमी, 7.3 मिमी, 6.0 मिमी | AWG बाहरी व्यास के अनुरूप है। | ||||
| 24AWG-9.0mm 26AWG-8.0mm | ||||||
| 28AWG-7.3mm 30AWG-6.0mm | ||||||
| उपलब्ध संस्करण और लंबाई | V1.2 15m(1-15m) तक वैकल्पिक | अलग-अलग उपयोग के लिए अलग-अलग लंबाई | ||||
| V1.4 15m(1-15m) तक वैकल्पिक | ||||||
| इलेक्ट्रिकल्स | पैकेजिंग एवं डिलिवरी | |||||
| गुणवत्ता नियंत्रण | ISO9001:2008 में नियमों और नियमों के अनुसार संचालन | पैकेजिंग विवरण: व्यक्तिगत पैकेज के लिए पॉलीबैग और कंटेनर शिपमेंट के लिए कार्टन बॉक्स। या ग्राहक के अनुरोध पर। | ||||
| वोल्टेज | DC300V 5M ओम/10ms | पोर्ट:शेन झेंग | ||||
| इन्सुलेशन प्रतिरोध | 10M मिनट | समय सीमा : | ||||
| संपर्क प्रतिरोध | अधिकतम 2 ओम | मात्रा(टुकड़े) | 500 - 2000 | 2001 - 5000 | 5001 - 8000 | >8000 |
| कार्य तापमान | -25 डिग्री -80 डिग्री | ईएसटी। समय(दिन) | 14 | 17 | 21 | बातचीत करने के लिए |
| आंकड़ा स्थानांतरण दर | 32.4 जीबीपीएस अधिकतम | |||||
| विभेदक प्रतिबाधा | 100±10Ω(टीडीआर) | |||||
उत्पाद अवलोकन

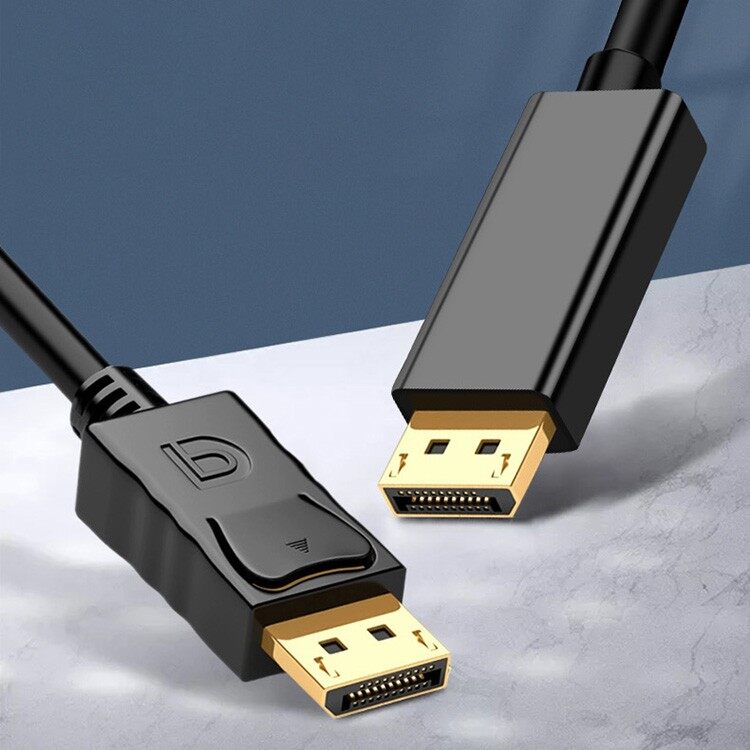

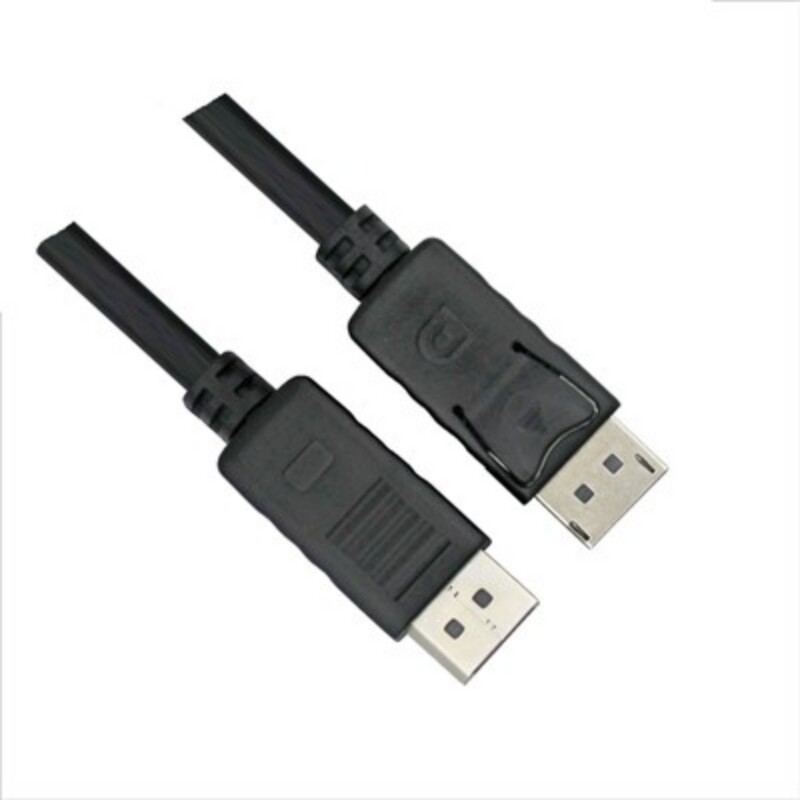

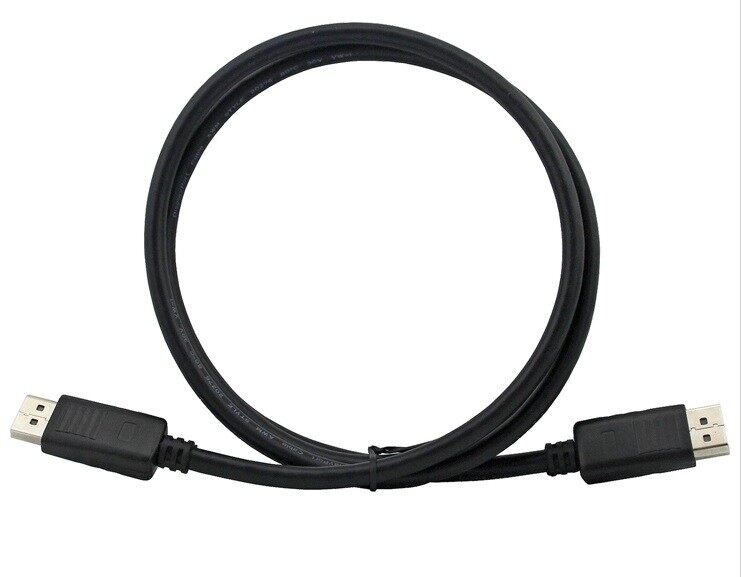

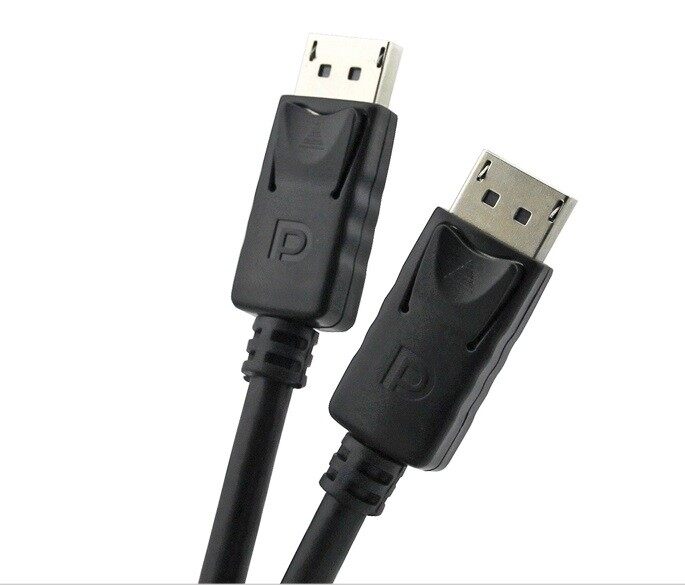

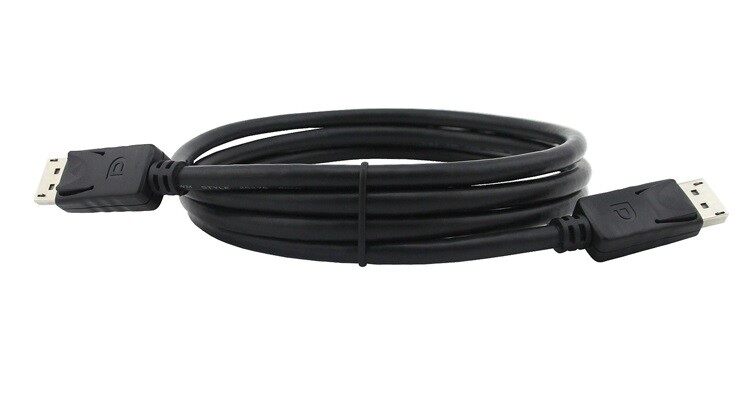

एचडी{{0}वी डिस्प्लेपोर्ट केबल (जिसे डीपी 1.2 केबल कहा जाता है) एक उच्च प्रदर्शन ट्रांसमिशन केबल है जो विशेष रूप से उन उपयोगकर्ताओं के लिए डिज़ाइन किया गया है जो बेहतरीन ऑडियो और वीडियो अनुभव चाहते हैं। यह महज एक तार नहीं है; यह आपकी उच्च परिभाषा दृष्टि और आश्चर्यजनक ध्वनि प्रभावों के बीच एक विश्वसनीय पुल है।
दृश्य दावत, स्पष्ट प्रस्तुति: 4K@60Hz और 1080P@144Hz HDR उच्च रिज़ॉल्यूशन के लिए गारंटीकृत समर्थन। इसका मतलब यह है कि आप अल्ट्रा{5}हाई-डिफ़िनिशन और विस्तृत चित्र विवरण, सहज और अनुगामी गतिशील प्रदर्शन प्रभाव (विशेष रूप से गेमर्स और फिल्म और टेलीविजन उत्साही लोगों के लिए उपयुक्त) के साथ-साथ व्यापक रंग सरगम और एचडीआर द्वारा लाए गए प्रकाश और अंधेरे स्तरों के समृद्ध कंट्रास्ट का आनंद ले सकते हैं। इसका श्रेय डिस्प्लेपोर्ट 1.2 संस्करण प्रोटोकॉल की उच्च बैंडविड्थ सुविधा और केबलों की सामग्री और शिल्प कौशल पर हमारे सख्त नियंत्रण को दिया जाता है।
आश्चर्यजनक ध्वनि प्रभाव, मनमोहक अनुभव: ट्रू एचडी डॉल्बी 7.1 और डीटीएस - एचडी मास्टर ऑडियो का समर्थन करता है। उच्च परिभाषा वीडियो प्रसारित करते समय, यह दोषरहित मल्टी चैनल सराउंड साउंड प्रसारित करता है, जिससे आप घर पर ही सिनेमा स्तर के ऑडियो आनंद का अनुभव कर सकते हैं। ऐसा इसलिए है क्योंकि DP इंटरफ़ेस मूल रूप से उच्च-बैंडविड्थ ऑडियो सिग्नल के सिंक्रोनस ट्रांसमिशन का समर्थन करता है।
व्यापक अनुकूलता, चिंता मुक्त कनेक्शन: डिस्प्लेपोर्ट इंटरफेस से लैस सभी उपकरणों पर लागू, जिसमें उच्च परिभाषा टीवीएस (एचडीटीवी), ब्लू रे प्लेयर, एक्सबॉक्स, प्लेस्टेशन और अन्य गेम कंसोल, डेस्कटॉप कंप्यूटर, लैपटॉप, ग्राफिक्स कार्ड और अन्य डीपी डिवाइस शामिल हैं, लेकिन इन्हीं तक सीमित नहीं हैं। चाहे आप घरेलू मनोरंजन, कार्यालय प्रस्तुति या खेल प्रतियोगिता के लिए हों, इसे पूरी तरह से अनुकूलित किया जा सकता है।
उत्तम शिल्प कौशल और लंबे समय तक चलने वाला स्थायित्व: उच्च गुणवत्ता वाले एबीएस ब्लैक शेल से सुसज्जित, यह बनावट में कठोर, गर्मी प्रतिरोधी, और प्रभावी ढंग से इंटरफ़ेस की सुरक्षा करता है। कनेक्टर भाग एक निकल चढ़ाना प्रक्रिया को अपनाता है, जो न केवल एक सुंदर उपस्थिति प्रदान करता है, बल्कि इससे भी महत्वपूर्ण बात यह है कि, सम्मिलन और निष्कर्षण के दौरान पहनने के प्रतिरोध और ऑक्सीकरण प्रतिरोध को बढ़ाता है, दीर्घकालिक स्थिर कनेक्शन प्रदर्शन और सिग्नल ट्रांसमिशन गुणवत्ता सुनिश्चित करता है, और सेवा जीवन का विस्तार करता है।
उत्पादन प्रक्रिया: शिल्प कौशल निर्माण, गुणवत्ता पहले
हम अच्छी तरह से जानते हैं कि उच्च गुणवत्ता वाले उत्पाद कठोर उत्पादन प्रक्रिया से उत्पन्न होते हैं। HD{2}}v डिस्प्लेपोर्ट केबल का प्रत्येक लिंक गुणवत्ता के प्रति हमारी निरंतर खोज का प्रतीक है।
1. कच्चे माल का चयन और निरीक्षण:
उच्च{{0}शुद्धता वाले ऑक्सीजन{{1}मुक्त तांबे (ओएफसी) कंडक्टर: हम पहले आंतरिक कंडक्टर के रूप में उच्च{{2}शुद्धता वाले ऑक्सीजन{{3}मुक्त तांबे (सीयू) का सावधानीपूर्वक चयन करते हैं। उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबे को इसलिए चुना जाता है क्योंकि इसमें बेहद कम प्रतिरोध और उत्कृष्ट विद्युत चालकता होती है, जो सिग्नल ट्रांसमिशन के दौरान क्षीणन और विरूपण को प्रभावी ढंग से कम कर सकती है और उच्च परिभाषा सिग्नल के पूर्ण संचरण को सुनिश्चित कर सकती है।
उच्च-घनत्व पॉलीइथाइलीन (एचडी-पीई) इन्सुलेशन: प्रत्येक कंडक्टर को एचडी{{2}पीई (उच्च-घनत्व पॉलीथीन) इन्सुलेशन परत से लपेटा जाता है। एचडी-पीई में उत्कृष्ट इन्सुलेशन प्रदर्शन, तापमान प्रतिरोध और यांत्रिक शक्ति है। यह कंडक्टरों के बीच सिग्नल हस्तक्षेप को प्रभावी ढंग से अलग कर सकता है और सिग्नल ट्रांसमिशन की शुद्धता सुनिश्चित कर सकता है।
ट्रिपल परिरक्षण संरचना सामग्री: कोर विरोधी हस्तक्षेप बाधा के निर्माण के लिए एल्यूमीनियम पन्नी (एएल), माइलर (एमएल), और बुने हुए जाल (ब्रेडिंग) जैसी परिरक्षण सामग्री तैयार करें।
पर्यावरण के अनुकूल पीवीसी बाहरी आवरण: प्रासंगिक पर्यावरण संरक्षण मानकों को पूरा करते हुए, इसके लचीलेपन, पहनने के प्रतिरोध और मौसम प्रतिरोध को सुनिश्चित करने के लिए पर्यावरण के अनुकूल पीवीसी सामग्री को केबल के बाहरी आवरण के रूप में चुना जाता है।
निकेल{0}लेपित कनेक्टर और एबीएस हाउसिंग: डीपी 20पी एएम{{2}से{3}एएम कनेक्टर खरीदें जो विनिर्देशों को पूरा करते हैं, और उनके निकल कोटिंग की गुणवत्ता के साथ-साथ एबीएस हाउसिंग की सामग्री को भी सुनिश्चित करते हैं।
2. कंडक्टर ट्विस्टिंग और इन्सुलेशन: केबल के लचीलेपन और तन्य प्रतिरोध को बढ़ाने के लिए उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबे के तारों को सटीक रूप से घुमाया जाता है, और फिर एक एचडी- पीई इन्सुलेशन परत को बाहर निकाला जाता है और मुड़ कंडक्टर के चारों ओर लपेटा जाता है।
3. कोर वायर केबलिंग और परिरक्षण: इंसुलेटेड कोर तारों के कई सेटों को एक विशिष्ट संरचना में व्यवस्थित किया जाता है और केबल किया जाता है। इसके बाद, महत्वपूर्ण ट्रिपल परिरक्षण प्रक्रिया को अंजाम दिया जाता है:
आंतरिक एल्यूमीनियम पन्नी (एएल) परिरक्षण: केबल कोर के चारों ओर कसकर लपेटता है, प्रभावी रूप से उच्च आवृत्ति विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और रेडियो आवृत्ति हस्तक्षेप (आरएफआई) को अवरुद्ध करता है।
इंटरमीडिएट माइलर (एमएल) परिरक्षण: परिरक्षण प्रभाव को और बढ़ाता है और अतिरिक्त संरचनात्मक समर्थन और इन्सुलेशन सुरक्षा प्रदान करता है।
बाहरी ब्रेडेड जाल (ब्रेडिंग) परिरक्षण: आमतौर पर टिन -प्लेटेड तांबे के तार ब्रेडिंग से बना होता है, यह केबल की समग्र ताकत और झुकने के प्रतिरोध को बढ़ाते हुए व्यापक परिरक्षण कवरेज प्रदान करता है।
यह ट्रिपल शील्डिंग (AL+ML+ब्रेडिंग) डिज़ाइन हमारे केबलों के मुख्य लाभों में से एक है, जो केबल के भीतर बाहरी हस्तक्षेप और आंतरिक सिग्नल क्रॉसस्टॉक को कम कर सकता है, जटिल विद्युत चुम्बकीय वातावरण में भी स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करता है, विशेष रूप से 4K जैसे उच्च - बैंडविड्थ सिग्नल के लिए।
4. बाहरी म्यान बाहर निकालना: अंतिम केबल बॉडी बनाने के लिए एक काले पीवीसी बाहरी म्यान को बाहर निकाला जाता है और परिरक्षण परत के चारों ओर लपेटा जाता है। हम विभिन्न परिदृश्यों की आवश्यकताओं को पूरा करने के लिए 6.0 मिमी, 7.3 मिमी और 8.0 मिमी के कई वैकल्पिक बाहरी व्यास प्रदान करते हैं। बाहरी व्यास का चुनाव केबल के लचीलेपन और स्थायित्व को प्रभावित करेगा।
5. कनेक्टर असेंबली और क्रिम्पिंग: केबल के दोनों सिरों के साथ DP 20P AM कनेक्टर को सटीक रूप से असेंबल करें। यह सुनिश्चित करने के लिए कि प्रत्येक पिन मजबूती से जुड़ा हुआ है और सिग्नल ट्रांसमिशन अबाधित है, कोर तारों और टर्मिनलों को वेल्ड या क्रिम्प करने के लिए पेशेवर उपकरण का उपयोग करें।
6. एबीएस शेल इंजेक्शन मोल्डिंग और असेंबली: अच्छी पकड़ और सुरक्षा प्रदान करने के लिए कनेक्टर भाग को इंजेक्शन मोल्ड किया गया है और काले एबीएस शेल के साथ लपेटा गया है।
7. केबल काटना और परीक्षण: ग्राहक द्वारा चुनी गई लंबाई के अनुसार केबल काटें (3FT से 15FT, यानी 1m से 5m वैकल्पिक हैं)। गुणवत्ता मानकों का अनुपालन सुनिश्चित करने के लिए प्रत्येक तैयार केबल को सख्त प्रदर्शन परीक्षण से गुजरना होगा, जिसमें चालकता परीक्षण, इन्सुलेशन परीक्षण, सिग्नल ट्रांसमिशन स्थिरता परीक्षण (विशेष रूप से 4K@60Hz जैसे उच्च विनिर्देश सिग्नल के लिए), और उपस्थिति निरीक्षण शामिल है।
8. पैकेजिंग और भंडारण: परीक्षण में उत्तीर्ण होने वाले योग्य उत्पादों को पीई बैग में पैक किया जाएगा और फिर शिपमेंट की प्रतीक्षा में गोदाम में बड़े करीने से संग्रहीत किया जाएगा।
अनुकूलित सेवाएँ
लंबाई अनुकूलन: मानक 3FT-15FT (1m-5m) के अलावा, आपकी आवश्यकताओं के अनुसार विशिष्ट लंबाई पर बातचीत की जा सकती है।
रंग अनुकूलन: मानक रंग काला है। पीवीसी बाहरी रजाई के अन्य रंगों पर भी ऑर्डर मात्रा के अनुसार बातचीत की जा सकती है।
अनुकूलित बाहरी व्यास (ओडी): 6.0 मिमी / 7.3 मिमी / 8.0 मिमी चयन के लिए उपलब्ध हैं, और संरचना के अनुसार समायोजित भी किया जा सकता है।
अनुकूलित वायर गेज (AWG): 26AWG / 28AWG / 30AWG कंडक्टर विनिर्देश विभिन्न ट्रांसमिशन दूरी और लचीलेपन आवश्यकताओं को पूरा करने के लिए चयन के लिए उपलब्ध हैं।
अनुकूलित कनेक्टर और हाउसिंग: कनेक्टर हाउसिंग की विभिन्न सामग्रियों या शैलियों (जैसे धातु हाउसिंग) पर बातचीत की जा सकती है, साथ ही विशिष्ट लोगो प्रिंटिंग भी की जा सकती है।
पैकेजिंग अनुकूलन: मानक पीई बैग के अलावा, हम रंगीन बक्से और ब्लिस्टर कार्ड जैसी पैकेजिंग विधियों को अनुकूलित कर सकते हैं, और आपके ब्रांड की जानकारी प्रिंट कर सकते हैं।
लोगो और लेबल अनुकूलन: केबल, कनेक्टर या पैकेजिंग पर अपने ब्रांड लोगो और उत्पाद की जानकारी प्रिंट करें
FAQ (अक्सर पूछे जाने वाले प्रश्न): अपने प्रश्नों के उत्तर दें
1. प्रश्न: HD901 1.2v डिस्प्लेपोर्ट केबल और 1.4v डिस्प्लेपोर्ट केबल के बीच क्या अंतर हैं? मुझे किसे चुनना चाहिए?
उत्तर: HD901 DP 1.2V संस्करण है, जो 4K@60Hz और 1080P@144Hz तक सपोर्ट करता है। इसकी बैंडविड्थ अधिकांश उपयोगकर्ताओं की उच्च परिभाषा आवश्यकताओं को पूरा करने के लिए पर्याप्त है। DP 1.4 संस्करण में उच्च बैंडविड्थ (21.6Gbps) है और यह 8K@30Hz या 4K@120Hz जैसे उच्च रिज़ॉल्यूशन का समर्थन करता है। यदि आपके उपकरण और आवश्यकताएं 4K@60Hz और उससे नीचे तक सीमित हैं, तो HD901 DP 1.2 केबल एक लागत प्रभावी विकल्प है; यदि उच्च ताज़ा दर या रिज़ॉल्यूशन वांछित है, तो डीपी 1.4 या उच्चतर संस्करण पर विचार किया जाना चाहिए।
2. प्रश्न: मेरे ग्राफ़िक्स कार्ड में DP 1.4 इंटरफ़ेस है। क्या DP 1.2 केबल वाला यह HD901 ठीक से काम कर सकता है?
उत्तर: हाँ. डिस्प्लेपोर्ट इंटरफ़ेस में अच्छी बैकवर्ड संगतता है। DP 1.4 इंटरफ़ेस वाले उपकरण DP 1.2 केबल का उपयोग कर सकते हैं, लेकिन केबल ट्रांसमिशन दर को DP 1.2 स्तर तक सीमित कर देंगे। यदि आपका ग्राफिक्स कार्ड और डिस्प्ले डिवाइस दोनों DP 1.4 की उन्नत सुविधाओं का समर्थन करते हैं, तो उनके प्रदर्शन का पूरी तरह से लाभ उठाने के लिए, उन्हें DP 1.4 केबल के साथ जोड़ने की अनुशंसा की जाती है।
3. प्रश्न: मेरे डीपी केबल को प्लग इन करने के बाद कोई आवाज़ क्यों नहीं आती?
उत्तर: DP केबल स्वयं ऑडियो ट्रांसमिशन का समर्थन करता है। कृपया जांचें: 1. सुनिश्चित करें कि आपके डिस्प्ले डिवाइस (जैसे मॉनिटर/टीवी) का ऑडियो आउटपुट चालू है और ऑडियो सिस्टम से सही ढंग से जुड़ा हुआ है; 2. सुनिश्चित करें कि कंप्यूटर/होस्ट की ऑडियो आउटपुट सेटिंग्स को डिस्प्लेपोर्ट के माध्यम से आउटपुट के लिए चुना गया है। केबल को फिर से डालने या इंटरफ़ेस को बदलने का प्रयास करें।
4. प्रश्न: क्या आप नमूने प्रदान करते हैं? OEM/ODM के लिए न्यूनतम ऑर्डर मात्रा (MOQ) क्या है?
उत्तर: हम परीक्षण और मूल्यांकन के लिए नमूने प्रदान कर सकते हैं। OEM/ODM के लिए न्यूनतम ऑर्डर मात्रा विशिष्ट अनुकूलन सामग्री (जैसे रंग, पैकेजिंग, लंबाई, आदि) पर निर्भर करती है। कृपया हमारी बिक्री टीम से संपर्क करें. हम आपको आपकी विशिष्ट आवश्यकताओं के आधार पर एक विस्तृत योजना और MOQ जानकारी प्रदान करेंगे।
