कार्यात्मक विशिष्टताएँ
■ 3डी, ईथरनेट और ऑडियो रिटर्न का समर्थन करता है
■ गारंटीकृत 7680*4320पी/60एचजेड,4096*2160पी/120, रिज़ॉल्यूशन।
■ सभी यूएचडीटीवी, ब्लू रे प्लेयर, एक्सबॉक्स, प्लेस्टेशन और अन्य एचडीएमआई डिवाइस के साथ काम करता है।
■ 2.0v 18 जीबीपीएस तक की ट्रांसफर दर का समर्थन करता है 2.1v 48 जीबीपीएस तक की ट्रांसफर दर का समर्थन करता है
■ अन्य ईथरनेट शेयरिंग, एचडीसीपी अनुरूप, सीईसी समर्थित।
■ ट्रू एचडी डॉल्बी 7.1 और डीटीएस -एचडी मास्टर ऑडियो को सपोर्ट करता है, ईएआरसी बढ़ाएं।
■ एचडीएमआई जैक से सुसज्जित किसी भी उपकरण के साथ संगत।
■ अनुप्रयोग: एलईडी/ओएलईडी टीवी कंप्यूटर हाई डेफिनिशन मल्टीमीडिया।
■पैकिंग: पीई बैग; कस्टम: OEM ओडीएम; आपूर्ति क्षमता: प्रति माह 100000 टुकड़े/टुकड़े।
| पैरामीटर | ||||||
| विनिर्देश | लाभ | |||||
| कंडक्टर | 99.99% ऑक्सीजन-मुक्त तांबा | उच्च गुणवत्ता और स्थिर डिजिटल सिग्नल प्रदान करने के लिए | ||||
| इन्सुलेशन (आंतरिक जैकेट) | एचडी-पीई | इन्सुलेशन के रूप में फोमयुक्त पीई का उपयोग करके, छवि गुणवत्ता सुनिश्चित करें और स्थिरता के साथ छवि संकेत प्रसारित करें। | ||||
| पहला परिरक्षण | 100% एल्यूमिनियम फ़ॉइल | उच्च आवृत्ति शोर और बाहरी विद्युत चुम्बकीय ऊर्जा के हस्तक्षेप को रोकें | ||||
| दूसरा परिरक्षण | 100% एल्यूमिनियम फ़ॉइल | उच्च आवृत्ति शोर और बाहरी विद्युत चुम्बकीय ऊर्जा के हस्तक्षेप को रोकें | ||||
| तीसरा परिरक्षण | 95% एएल+एमजी चोटी | ईएमआई और आरएफआई से अधिकतम बचने के लिए | ||||
| इन्सुलेशन (बाहरी जैकेट) | पर्यावरण पीवीसी जैकेट/सुरक्षात्मक नायलॉन आस्तीन। (रंग वैकल्पिक) | लंबा जीवनकाल; केबल के लिए अच्छी सुरक्षा; | ||||
| सुरक्षित | ||||||
| उपस्थिति | इंजेक्शन प्लास्टिक, Zn या अल मिश्र धातु धातु खोल प्रकार | अच्छा दिखने वाला, उच्च-स्तरीय एचडीएमआई केबल उत्पाद | ||||
| योजक | सोना चढ़ाया हुआ | बेहतर सिग्नल स्थानांतरण और अधिकतम प्रदर्शन का जीवनकाल सुनिश्चित करें | ||||
| विन्यास | 19+1 पिन | पूरी तरह से V2.1 विनिर्देशन के अनुरूप | ||||
| प्रमाणन | आरओएचएस, यूएल, सीई | सुरक्षा और संरक्षा के लिए अधिकृत प्रमाणीकरण | ||||
| रंग | पर्ल गोल्डन, मैट ब्लैक, सिल्वर, गोल्डन, चमकदार काला, सफेद चीनी मिट्टी, काला चीनी मिट्टी, क्रोमेल और बहुत कुछ | विभिन्न ग्राहकों की आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के रंग विकल्प और आकर्षक डिज़ाइन | ||||
| उपलब्ध गेज | 26/28/30AWG | एडब्ल्यूजी वैकल्पिक | ||||
| बाहरी व्यास | 9.0 मिमी, 8.0 मिमी, 7.3 मिमी, 6.0 मिमी | AWG बाहरी व्यास के अनुरूप है। | ||||
| 24AWG-9.0mm 26AWG-8.0mm | ||||||
| 28AWG-7.3mm 30AWG-6.0mm | ||||||
| उपलब्ध संस्करण और लंबाई | V2.0 40 मीटर (1-20 मीटर) तक वैकल्पिक | अलग-अलग उपयोग के लिए अलग-अलग लंबाई | ||||
| V2.1 15m(1-15m) तक वैकल्पिक | ||||||
| इलेक्ट्रिकल्स | पैकेजिंग एवं डिलिवरी | |||||
| गुणवत्ता नियंत्रण | ISO9001:2008 में नियमों और नियमों के अनुसार संचालन | पैकेजिंग विवरण: व्यक्तिगत पैकेज के लिए पॉलीबैग और कंटेनर शिपमेंट के लिए कार्टन बॉक्स। या ग्राहक के अनुरोध पर। | ||||
| वोल्टेज | DC300V 5M ओम/10ms | पोर्ट:शेन झेंग | ||||
| इन्सुलेशन प्रतिरोध | 10M मिनट | समय सीमा : | ||||
| संपर्क प्रतिरोध | अधिकतम 2 ओम | मात्रा(टुकड़े) | 100 - 500 | 1000- 3000 | 5001 - 8000 | >8000 |
| कार्य तापमान | -25 डिग्री -80 डिग्री | ईएसटी। समय(दिन) | 21 | 28 | 45 | बातचीत करने के लिए |
| आंकड़ा स्थानांतरण दर | 48 जीबीपीएस अधिकतम | |||||
| विभेदक प्रतिबाधा | 100±10Ω(टीडीआर) | |||||
उत्पाद परिचय
1. फाइबर HDMI केबल्स HD1057 श्रृंखला अल्ट्रा {{2} उच्च {{3} परिभाषा ऑप्टिकल फाइबर ट्रांसमिशन केबल वाणिज्यिक परियोजनाओं के लिए अनुकूलित, जिंक मिश्र धातु निजी मोल्ड आवास, 150 {{5} मीटर दोषरहित ट्रांसमिशन, एकाधिक औद्योगिक {{6} ग्रेड परिरक्षण, उच्च {{7} शक्ति जिंक मिश्र धातु एक {{9} टुकड़ा मोल्डिंग, संपीड़न शक्ति 300% बढ़ी (प्लास्टिक आवास की तुलना में) ▸ विरोधी - संक्षारण मैट कंप्यूटर कक्ष और भूमिगत पाइपलाइनों जैसे नम वातावरण के लिए अनुकूलित काली कोटिंग, 8K अल्ट्रा-लंबी दूरी की दोषरहित ट्रांसमिशन

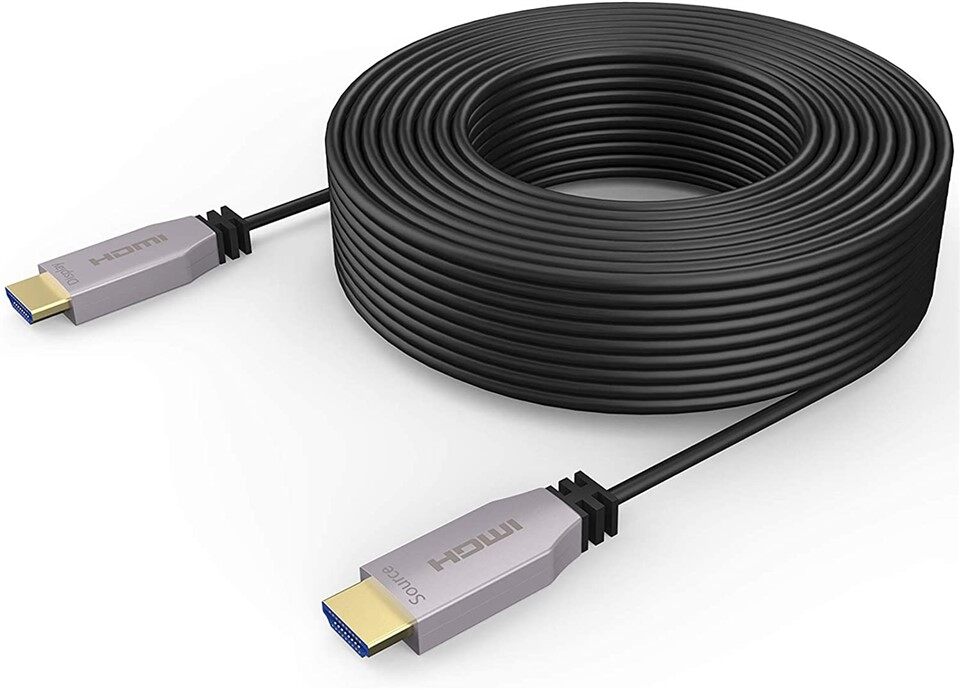

ऑप्टिकल फाइबर कोर 150 मीटर (500FT) से अधिक शून्य क्षीणन संचरण का समर्थन करता है।
2.1 संस्करण 48जीबीपीएस बैंडविड्थ: स्थिर रूप से 8K@60Hz/4K@120Hz (मापा गया डेटा)
संस्करण 2.0 18जीबीपीएस बैंडविड्थ: 4K@60Hz/3D/HDCP 2.2 के साथ संगत

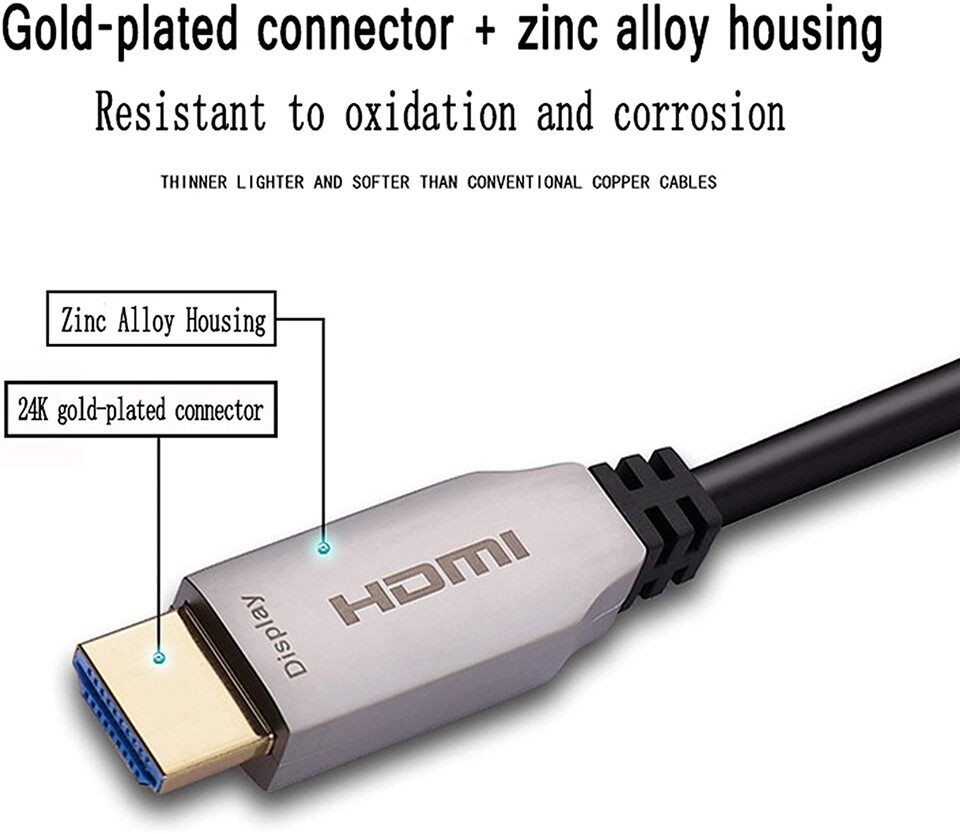

सुपरकंडक्टिंग ग्रेड सिग्नल फिडेलिटी तकनीक, कंडक्टर: 99.99% उच्च {{1} शुद्धता ऑक्सीजन {{2} मुक्त तांबा (ओएफसी), संपर्क: 24K सोना चढ़ाना परत (मोटाई 15μm से अधिक या उसके बराबर), ऑक्सीकरण प्रतिरोध जीवन 5 गुना बढ़ गया, इन्सुलेशन परत: उच्च {{6} घनत्व पॉलीथीन (एचडी - पीई), तापमान प्रतिरोध -40 डिग्री से 105 डिग्री
इंटेलिजेंट प्रोटोकॉल समर्थन: एचडीसीपी 2.3 / सीईसी डिवाइस लिंकेज / ईथरनेट शेयरिंग (100 एमबीपीएस)

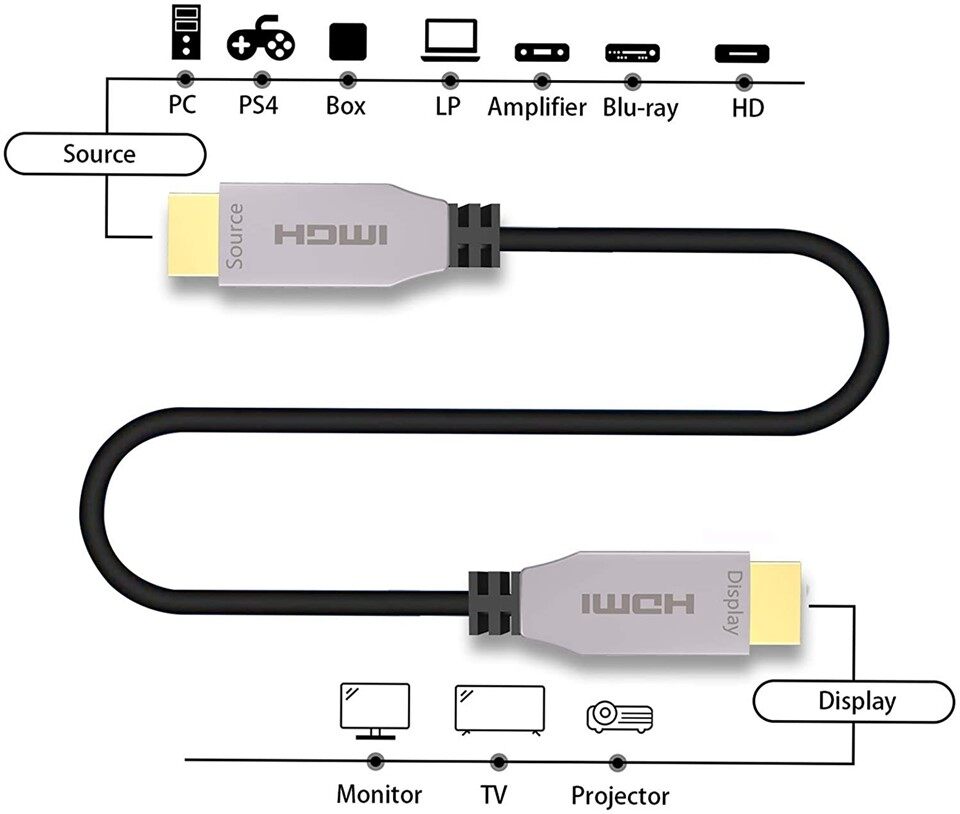

पूर्ण डिवाइस अनुकूलता: सोनी/सैमसंग/एलजी वाणिज्यिक डिस्प्ले, ब्लू{0}}रे मैट्रिक्स, पीएस5/एक्सबॉक्स कंसोल, वीडियो कॉन्फ्रेंसिंग सिस्टम
फ़ाइबर एचडीएमआई केबल्स की विशेष सेवा समाप्त हो जाएगी
OEM/ODM समर्थन
1. अनुकूलित लंबाई खंड: 17FT/33FT/100FT
2. शेल पर लोगो लेजर उत्कीर्ण है
3. बड़े पैमाने की परियोजनाओं के लिए 50,000 इकाइयों की मासिक उत्पादन क्षमता की गारंटी है
इंजीनियरिंग सहायक सुविधाएं
1. निःशुल्क सीएडी केबल रूटिंग आरेख प्रदान किए जाते हैं
2. एचडीसीपी संगतता परीक्षण रिपोर्ट के लिए एक टेम्पलेट उपहार के रूप में दिया जाता है
तत्काल ऑर्डर 72 घंटों के भीतर डिलीवर किए जा सकते हैं
इंजीनियरिंग अक्सर पूछे जाने वाले प्रश्न (प्रोजेक्ट के दर्द बिंदुओं का समाधान)
Q1: फाइबर एचडीएमआई केबल्स 150-मीटर ट्रांसमिशन में रंग विरूपण की समस्या को कैसे हल करता है?
फाइबर ऑप्टिक हाइब्रिड आर्किटेक्चर (वैकल्पिक) को अपनाते हुए, फोटोइलेक्ट्रिक रूपांतरण मॉड्यूल के माध्यम से लंबी दूरी पर सिग्नल क्षीणन से बचा जाता है। 150 मीटर पर मापी गई रंग गहराई 12bit@YCbCr 4:4:4 बनाए रखती है
Q2: क्या धातु का आवरण नम तहखाने में ऑक्सीकरण करेगा?
जिंक मिश्र धातु सब्सट्रेट + नैनो - कोटिंग प्रक्रिया, 96 घंटे का नमक स्प्रे परीक्षण (एएसटीएम बी117 मानक) पास किया, समुद्री इंजीनियरिंग वातावरण के लिए उपयुक्त
Q3: क्या यह Φ20 मिमी एम्बेडेड पाइप से गुजर सकता है?
अनुकूलित 4.8 मिमी अल्ट्रा - ठीक व्यास संस्करण (मानक 6 मिमी है), केवल 35 मिमी की न्यूनतम झुकने त्रिज्या के साथ (पारंपरिक उत्पाद 60 मिमी से अधिक या उसके बराबर)
